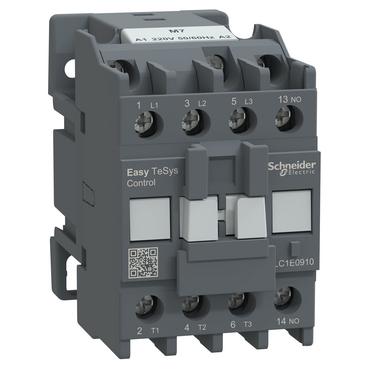

الدليل الشامل لكونتاكتورات TeSys E ومستلزماتها من شنايدر إلكتريك: هندسة الاستقرار الكهرومغناطيسي وإدارة الطاقة الموثوقة في لوحات التحكم الصناعية
مقدمة تعريفية بمنظومات التحكم والتشغيل الكهربائي وأهميتها الهندسية للوحات الصناعية والتجارية
تُعد لوحات التحكم والتشغيل الكهربائي العصب الحساس لأي منشأة صناعية أو تجارية، وتلعب مفاتيح التلامس الكهرومغناطيسية (الكونتاكتورات) دور الركيزة الأساسية في توجيه وحماية القدرة الكهربائية الموجهة للمحركات والأحمال الحثية. وفي هذا السياق، تبرز عائلة TeSys E المُطورة من قِبل شركة شنايدر إلكتريك (Schneider Electric) كإحدى الحلول الاقتصادية والهندسية الفعالة التي تلبي احتياجات التشغيل المستمر بأعلى معايير الاعتمادية، والمتوفرة عبر منصة جهزلي.
المعمارية الهندسية والفيزيائية لكونتاكتورات TeSys E
هيكل كهرومغناطيسي متين وعالي التحمل لاستقرار دوائر التشغيل والتحكم في المحركات تعتمد المعمارية الهندسية لكونتاكتورات ومستلزمات التحكم والتشغيل TeSys E من شنايدر إلكتريك على هيكل كهرومغناطيسي متين وعالي التحمل، صُمم خصيصاً ليضمن استقراراً كاملاً وعملاً مستمراً لدوائر التشغيل والتحكم في المحركات بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي. يضمن هذا الهيكل المصنوع من مواد هندسية عالية التحمل قدرة فائقة على مقاومة الإجهادات الميكانيكية والحرارية الناتجة عن التشغيل المتردد والتبديل المستمر.
نقاط الولاء
اكسب من هذا الشراء
+136نقاط
الحد الأقصى للخصم بالنقاط
E£204
باستخدام 2,043,150 نقطة
اشترِ هذا المنتج لتكسب 136 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£204 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
الدليل الشامل لكونتاكتورات TeSys E ومستلزماتها من شنايدر إلكتريك: هندسة الاستقرار الكهرومغناطيسي وإدارة الطاقة الموثوقة في لوحات التحكم الصناعية
الكفاءة العالية في تقليل الفقد الحراري والتوافق التام مع منظومة الملحقات الإضافية
تتميز هذه السلسلة بكفاءتها العالية في تقليل الفقد الحراري، مع توافقها التام مع منظومة الملحقات الإضافية مثل نقاط المساعدة وريليهات الحماية الحرارية لضمان موثوقية كاملة للتشغيل بداخل الموقع عبر منصة جهزلي، إذ تتيح هذه الخصائص التكامل السلس داخل اللوحات دون ارتفاع في درجات الحرارة الداخلية.
الهيكل الكهرومغناطيسي المتقدم لكونتاكتورات TeSys E
الملف الكهرومغناطيسي عالي الكفاءة للاستقرار عند الفولتية القياسية
الملف الكهرومغناطيسي عالي الكفاءة: مُصمم للعمل باستقرار عند الفولتية القياسية، مع استهلاك منخفض للطاقة أثناء وضع الاستقرار (Holding)، مما يقلل من الأحمال الكهرومغناطيسية ويطيل العمر الافتراضي للملف داخل اللوحات الصناعية والتجارية عبر منصة جهزلي.
القلب الحديدي المطلي لتقليل التيارات الدوامية وخفض الفقد الحراري
القلب الحديدي المطلي: يعمل على تقليل التيارات الدوامية (Eddy Currents) وخفض الفقد الحراري الناتج عن الترددات المغناطيسية، مما يمنع الهدر الطاقي ويعزز من كفاءة التوصيل بداخل الموقع عبر منصة جهزلي.
نقاط التلامس الرئيسية المصنوعة من سبائك الفضة المقاومة للقوس الكهربائي
نقاط التلامس الرئيسية (Main Contacts): مصنوعة من سبائك الفضة المتقدمة المقاومة للتآكل الناتجي عن القوس الكهربائي عند فترات التشغيل والإيقاف المتكررة، مما يضمن استمرارية التوصيل الفائق وموثوقية الأداء بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.
التقنيات المتقدمة في عائلة TeSys E من شنايدر إلكتريك
هندسة إخماد الشرر وتوزيع الأحمال الحثية
تعتمد سلسلة TeSys E على تكنولوجيا متقدمة في غرف إخماد الشرر التي تعمل على تشتيت القوس الكهربائي المتولد أثناء فصل التيارات العالية للمحركات. هذا التصميم يقلل من التآكل الميكانيكي والكهربائي لنقاط التلامس، ويمنع انتقال اللهب أو الشرر إلى باقي مكونات لوحة التحكم، مما يوفر بيئة تشغيل آمنة ومستقرة تماماً للمنشآت الحيوية.
ميكانيكية العمل والتفاعل التشغيلي لكونتاكتورات TeSys E
الفيزياء الكامنة خلف الانجذاب الكهرومغناطيسي وحركة الأقطاب
تتفاعل ميكانيكية كونتاكتور TeSys E فور وصول التيار الكهربائي المتردد إلى أطراف الملف الكهرومغناطيسي. ينتج عن ذلك مجال مغناطيسي يجذب القلب الحديدي المتحرك نحو القلب الثابت بقوة تغلغلت عبرها قوة اليايات المعاكسة، مما يؤدي إلى غلق نقاط التلامس الرئيسية وتوصيل التيار إلى المحرك أو الحمل الحثي. وعند قطع التيار عن الملف، تفقد المغناطيسية قوتها، وتعود الأقطاب لوضعها الطبيعي بفعل اليايات المرنة، ليفصل الكونتاكتور التيار بسلاسة وأمان.
هندسة التركيب والربط الميداني لكونتاكتورات TeSys E
التثبيت على سكك DIN وربط الأسلاك الميدانية
يبدأ التركيب العملي بفصل التغذية الكهربائية بالكامل والتأكد من انعدام الجهد في اللوحة، ثم تثبيت كونتاكتور TeSys E على سكة التثبيت القياسية (DIN Rail) أو عبر مسامير التثبيت الخلفية المعتمدة بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.
توصيل كابلات الدائرة الرئيسية والتحكم
تُوصل كابلات التغذية والأحمال بالأقطاب الرئيسية للكونتاكتور، بينما تُوصل أسلاك التحكم بملف التشغيل والنقاط المساعدة، مع إحكام ربط المسامير باستخدام مفاتيح عزم قياسية لضمان انعدام المقاومة الانتقالية بداخل الموقع عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
ملف كهرومغناطيسي عالي الكفاءة
توليد المجال المغناطيسي لتشغيل الكونتاكتور بأقل طاقة استقرار
تقليل استهلاك الطاقة الكهربائية للوحة وخفض الحرارة المتولدة
قلب حديد مطلي متطور
خفض التيارات الدوامية والحد من الفقد الحراري والترددي
ديمومة التشغيل المستمر بفاعلية وإطالة عمر المكونات الداخلية
نقاط تلامس من سبائك الفضة
تحمل القوس الكهربائي المتكرر ومنع التآكل السريع للأقطاب
ضمان استمرارية التوصيل الفائق وموثوقية التحكم بالمحركات
توافق واسع مع الملحقات الإضافية
تركيب نقاط المساعدة وريليهات الحماية الحرارية بسهولة تامة
تكوين منظومة حماية وتحكم متكاملة ومرنة داخل اللوحات
المميزات والعيوب الموضوعية
هيكل كهرومغناطيسي متين وعالي التحمل يضمن استقراراً كاملاً وعملاً مستمراً لدوائر التشغيل في اللوحات الصناعية والتجارية عبر منصة جهزلي.
كفاءة عالية في تقليل الفقد الحراري بفضل القلب الحديدي المطلي والملف المحسن.
توافق تام مع منظومة الملحقات الإضافية مثل نقاط المساعدة وريليهات الحماية الحرارية عبر منصة جهزلي.
نقاط تلامس من سبائك الفضة المتقدمة تقاوم التآكل الناتج عن التشغيل المتكرر.
يتطلب اختيار الموديل بدقة ليتناسب مع القدرة الحصانية الفعلية للمحرك المراد تشغيله.
مخصص للعمل ضمن الفولتيات والترددات القياسية المحددة بدقة في الكتالوج الفني للشركة المصنعة.
الاستخدامات المناسبة وغير المناسبة
تشغيل والتحكم في المحركات الكهربائية الحثية ثلاثية الأطوار في المصانع والورش والخطوط الإنتاجية عبر منصة جهزلي.
إدارة دوائر الأحمال الحثية وتطبيقات التدفئة والتكييف والتهوية (HVAC) في اللوحات التجارية.
أنظمة التحكم الآلي الكلاسيكي التي تتطلب تبديلاً متكرراً وموثوقاً للأحمال عبر منصة جهزلي.
غير مناسب للاستخدام في الدوائر التي تتطلب تيارات قطع تفوق القدرة التصميمية المقررة لسلسلة TeSys E.
التركيب في الأماكن المعرضة للرطوبة المفرطة أو الغبار المباشر بدون استخدام لوحة توزيع معيارية محكمة.
طريقة التشغيل والتركيب الآمن
العزل الكهربائي التام لمنطقة العمل: افصل التغذية الكهربائية بالكامل عن اللوحة وقس الجهد للتأكد من انعدامها تماماً بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.
التثبيت الميكانيكي للكونتاكتور: ثبت وحدة TeSys E على سكة DIN أو عبر مسامير التثبيت في الموضع المخصص داخل اللوحة بإحكام تام.
التوصيل الكهربائي السليم للكابلات: صل كابلات القوى بالأقطاب الرئيسية وأسلاك التحكم بملف التشغيل، وأحكم ربط المسامير بدقة لضمان تلامس كهربائي مثالي.
الاختبار والتشغيل الميداني: تأكد من صحة التوصيلات، ثم أعد توصيل التيار واختبر دورة عمل الكونتاكتور بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.
تنبيه هام للسلامة: عدم إحكام ربط المسامير على الأطراف النحاسية للكونتاكتور بقوة عزم الدوران الموصى بها يشكل خطراً جسيماً قد يؤدي إلى مقاومة عالية، سخونة مفرطة، أو تلف الأطراف؛ لذا يجب الالتزام الصارم بقواعد الربط السليم.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص البصري والحراري الدوري: راقب حالة الكونتاكتور بانتظام باستخدام الكاميرات الحرارية للتأكد من خلو الهيكل والأطراف من أي علامات سخونة غير طبيعية.
التأكد من إحكام الأطراف: راجع دورياً ربط مسامير التوصيل لمواجهة آثار الاهتزازات الناتجة عن عمل المحركات والماكينات المحيطة.
نظافة المحيط الداخلي للوحة: حافظ على خلو اللوحة الرئيسية والفرعية من الأتربة والرطوبة لضمان استمرار الكفاءة العزلكية والتشغيلية للمكونات.
فحص نقاط التلامس الرئيسية: افحص حالة الأقطاب الفضية دورياً للتأكد من خلوها من التآكل المفرط وضمان نقاء التوصيل الكهربائي.
نصائح هامة قبل الشراء
التحقق من مطابقة الجهد والقدرة: تأكد من أن فولتية ملف الكونتاكتور تتوافق مع دائرة التحكم لديك وأن قدرة الاحتمال تتناسب مع تيار المحرك قبل الشراء بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.
تحديد متطلبات الحماية والملحقات: حدد الحاجة لإضافة ريلييهات الحماية الحرارية أو نقاط المساعدة الإضافية لضمان تكامل المنظومة قبل الشراء بداخل اللوحات الصناعية والتجارية عبر منصة جهزلي.
الشراء حصرياً من مصادر موثوقة: احرص على اقتناء منتجات شنايدر إلكتريك الأصلية عائلة TeSys E حصرياً عبر منصة جهزلي لضمان الجودة الهندسية المعتمدة والأمان التام لشبكات التحكم.
الخلاصة الشاملة
تُعد عائلة كونتاكتورات TeSys E ومستلزماتها من شنايدر إلكتريك الخيار الهندسي الاقتصادي والموثوق لتأمين وإدارة تشغيل المحركات والأحمال الحثية في اللوحات الصناعية والتجارية. بفضل هيكلها الكهرومغناطيسي المتين، كفاءتها العالية في تقليل الفقد الحراري، التوافق التام مع منظومة الملحقات الإضافية، واستخدام مواد التصنيع المتقدمة كسبائك الفضة والقلب الحديدي المطلي، توفر هذه السلسلة أداءً استثنائياً ومستداماً. إن اختيار هذه المنتجات الأصلية وتوفيرها عبر منصة جهزلي يمثل الخطوة الإستراتيجية الحاسمة لرفع كفاءة وموثوقية البنية التحتية للتحكم الآلي، وحماية الأصول والمحركات بكل ثقة واحترافية.
أضف مراجعتك
لن يتم نشر عنوان بريدك الإلكتروني. الحقول المطلوبة مميزة بـ *
يُستخدم الكونتاكتور كمفتاح كهرومغناطيسي للتحكم في توصيل وفصل الأحمال الكهربائية الكبيرة مثل المحركات والمضخات عن بُعد. حيث يستقبل إشارات التحكم المنخفضة ليقوم بفتح أو إغلاق دوائر القوى العالية بأمان وسرعة.
يشير تصنيف AC-3 إلى أن الكونتاكتور مخصص لتشغيل والتحكم في المحركات الحثية ثلاثية الأوجه التي تتطلب تيار بدء عالٍ ثم تعمل بشكل مستمر. مما يضمن قدرة نقاط التلامس على تحمل الشرارة الناتجة أثناء التشغيل والاطفاء المتكرر.
عند مرور التيار الكهربائي في الملف الداخلي، ينشأ مجالي مغناطيسي يجذب الجزء المتحرك من القطب الحديدي للتغلب على قوة الزمبرك. مما يؤدي لغلق نقاط التلامس الرئيسية وتوصيل التيار للتحميل والمحركات مباشرة.
تُستخدم النقاط المساعدة (NO/NC) لنقل إشارات الحالة وبيانات التشغيل إلى دائرة التحكم أو لمبات البيان وشاشات الإشارة. حيث لا تمر بها القدرة الرئيسية، بل تُستغل لإرسال إشارات التأكيد وتأمين متتابعات التشغيل.
تكون نقاط NO مفتوحة في الحالة العادية وتغلق فور تغذية بوبينة الكونتاكتور لتشغيل الحمل أو إضاءة لمبة التشغيل. بينما تكون نقاط NC مغلقة طبيعياً وتفتح فور تشغيل الكونتاكتور لاستغلالها في دمج الفصل أو أقفال الأمان.
يركب التايمر الهوائي مباشرة فوق واجهة الكونتاكتور ويوفر تأخيراً زمنياً ميكانيكياً عند التشغيل (ON-DELAY) دون الحاجة لتغذية كهربائية مستقلة. مما يتيح إدارة متتابعات تشغيل الأحمال والتحويل بين الدوائر مثل دوائر ستار دلتا.
تُستخدم وحدات الانترلوك الميكانيكي لربط اثنين من الكونتاكتورات ميكانيكياً لمنع توصيلهما في نفس الوقت نهائياً. مما يحمي الدوائر الكهربائية من حدوث شورت خطير في تطبيقات عكس الاتجاه أو دوائر النقل بين المصادر.
تم تصميم الغطاء الخارجي من عوازل مقواة عالية الجودة تحمي المكونات الداخلية من الأتربة والحرارة وتمنع التلامس المباشر. كما تضم غرفاً مخصصة لإخماد الشرر الكهربائي المتولد لحماية نقاط التلامس من التآكل.
يفصل الكونتاكتور تلقائياً نقاط تلامسه فور انقطاع التغذية عن الملف، مما يمنع إعادة تشغيل المحركات والمعدات فجأة عند عودة الكهرباء. وهو ما يوفر حماية كاملة للفنيين والآلات من التشغيل غير المقصود.
تتميز هذه الملحقات بإمكانية تركيبها وتثبيتها مباشرة على جسم الكونتاكتور بآلية الكلبس دون الحاجة لأسلاك إضافية أو قضبان تثبيت جانبية. مما يوفر مساحة كبيرة داخل لوحة التحكم ويُسهل عمليات التأسيس.
تُصنع نقاط التلامس من سبائك الفضة الموصلة للغاية والمعالجة لمقاومة الالتصاق والشرر الكهربائي العالي. مما يمنحها موصلية ممتازة ويضمن عمرًا افتراضيًا طويلاً حتى مع كثرة عمليات الفصل والتوصيل.
تم تصميم الميكانيزم ونقاط التلامس لتحمل الصدمات الحرارية والميكانيكية الناتجة عن تيار البدء الذي قد يصل لأضعاف التيار الاسمي. مما يضمن ثبات الأداء وعدم تلف نقاط التوصيل أثناء بداية القومة.
يضمن اختيار كود الانترلوك المطابق لحجم هيكل الكونتاكتور القفل الميكانيكي المحكم والسليم بين الجهازين. مما يمنع الحركة الميكانيكية الخاطئة ويضمن الأمان التام لمخططات عكس الحركة والتغذية المفاجئة.
يحتوي الكونتاكتور على مرابط توصيل متينة ومجهزة ببراغي مخصصة لتثبيت الأسلاك أو كابلات القدرة بإحكام شديد. مما يقلل من المقاومة التلامسية ويمنع ارتفاع الحرارة أو ارتخاء الكابلات مع الاهتزازات.
نعم، يتسع جسم الكونتاكتور لتركيب نقاط مساعدة أمامية أو جانبية مع التايمر الهوائي والانترلوك وفقاً لاحتياجات الدائرة. مما يوفر مرونة عالية للمهندسين لتصميم أنظمة تحكم معقدة ومكتملة الخدمات.
يوفر التايمر الهوائي حلاً اقتصادياً ومدمجاً يعتمد على الحركة الميكانيكية للكونتاكتور مباشرة دون استهلاك مساحة إضافية. كما يقلل من تعقيد التوصيلات الكهربائية داخل اللوحة لعدم احتياجه لأسلاك تغذية منفصلة.
يتيح ربط ملفات التشغيل بكروت الخرج الخاصة بأجهزة التحكم البرمجية (PLC) أو الحساسات الآلية. مما يسمح بدمج المحركات الكبيرة ضمن نظم الأتمتة الحديثة والتشغيل الأوتوماتيكي الكامل.
تضمن المراجعة الفنية عدم تحميل النقاط المساعدة بأحمال أعلى من قدرتها المخصصة لإشارات التحكم صغيرة التيار. مما يحمي هذه النقاط من الاحتراق ويضمن نقل إشارات البيانيات والإنترلوك الكهربائي بدقة.
تم تصميم ملف التغذية الكهرومغناطيسي ليعمل بأقل استهلاك ممكن للقدرة الكهربائية مع تقليل الفقد الحراري أثناء فترة التوصيل. مما يحافظ على بيئة معتدلة الحرارة داخل لوحة التوزيع ويطيل عمر المكونات المجاورة.
تخضع هذه السلسلة لاختبارات قياسية صارمة تضمن تحمل ملايين الدورات الميكانيكية والكهربائية تحت مختلف ظروف العمل. مما يجعلها الخيار المثالي والموثوق للمصانع، محطات المياه، والمباني التجارية.
