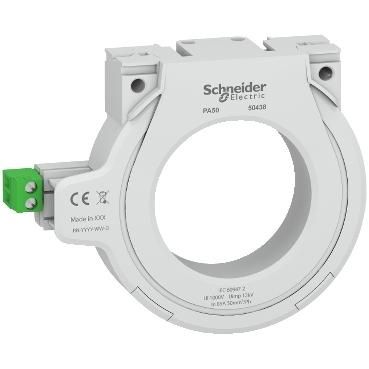

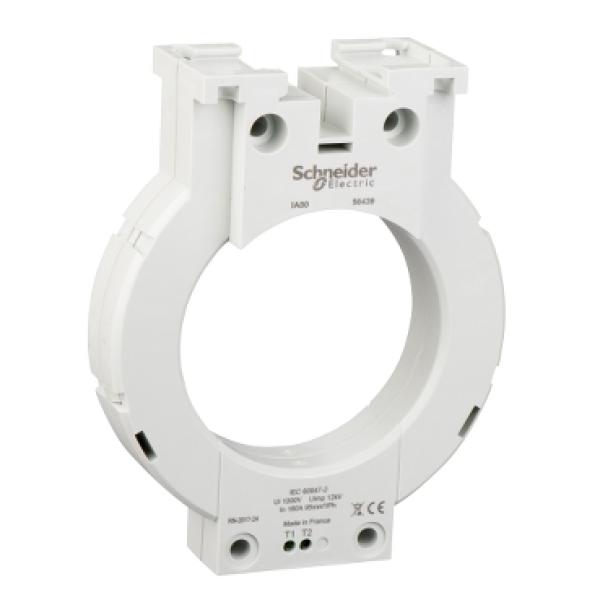

الدليل الشامل للمحول الحلقي المغلق فيجيركس (Schneider Vigirex Closed Toroid) من شنايدر إلكتريك: هندسة الاستشعار الكهرومغناطيسي للتسرب الأرضي والحماية التفاضلية
مقدمة تعريفية بمنظومات الاستشعار الحلقي وأدوارها في الحماية التفاضلية المتقدمة
في هيكلية أنظمة التوزيع الكهربائي الحديثة، تتطلب حماية المنشآت والأرواح من الأخطار الخفية للتسرب الأرضي اعتماديّة مطلقة على أدوات دقيقة قادرة على رصد أبسط الاختلالات في تيار الشبكة قبل تفاقمها إلى كارثة حقيقية. يُعد المحول الحلقي المغلق للتسرب الأرضي ضمن عائلة فيجيركس (Vigirex Closed Toroidal Sensors / Core Balance Current Transformers) التابعة لشركة شنايدر إلكتريك (Schneider Electric) بمثابة العين الحساسة والركيزة الأساسية في منظومة الحماية التفاضلية ضد تسرب التيار. يعمل هذا المحول بمبدأ الفيزياء الكهرومغناطيسية وقانون أمبير؛ حيث تمر من خلال فتحته الدائرية المغلقة كافة كابلات التغذية أو الأطوار الثلاثة مع خط المتعادل (Phase & Neutral Conductors). في الحالة الطبيعية، يكون مجموع تيارات الدخول والخروج مساوياً للصفر ولا يتولد أي فيض مغناطيسي في قلب المحول. أما في حالة حدوث أي تسرب أرضي طفيف نحو الهيكل أو التربة، ينشأ عدم توازن في تيارات المحولات يتولد عنه تيار ثانوي يتم نقله فوراً إلى رليه الحماية (مثل طراز RH10E) لإصدار أمر الفصل السريع بداخل الموقع عبر منصة جهزلي، لتتكامل هذه الحلقة في تشكيل درع أمان لا غنى عنه في اللوحات الصناعية والتجارية الضخمة.
هندسة الفيض المغناطيسي المتوازن وقانون أمبير الدائري تعتمد المعمارية الفيزيائية للمحول الحلقي المغلق على تمرير جميع موصلات دائرة التغذية (سواء كانت نظام ثلاثة أطوار بدون متعادل 3P أو ثلاثة أطوار مع خط متعادل 4P) معاً في مركز القلب الحلقي. وفقاً لقانون أمبير، فإن المجموع المتجهي للتيارات المارة في هذه الموصلات يساوي صفراً في الظروف التشغيلية السليمة، مما يجعل الفيض المغناطيسي المحصل داخل قلب المحول منعدماً تماماً. هذه الهندسة تضمن عدم إرسال أي إشارة خاطئة لرليه الحماية طالما أن التيارات متوازنة بداخل الموقع عبر منصة جهزلي.
نقاط الولاء
اكسب من هذا الشراء
+2,461نقاط
الحد الأقصى للخصم بالنقاط
E£3,692
باستخدام 36,918,150 نقطة
اشترِ هذا المنتج لتكسب 2,461 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£3,692 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
الدليل الشامل للمحول الحلقي المغلق فيجيركس (Schneider Vigirex Closed Toroid) من شنايدر إلكتريك: هندسة الاستشعار الكهرومغناطيسي للتسرب الأرضي والحماية التفاضلية
هندسة القلب المغناطيسي عالي النفاذية والملفات الثانوية
يتكون قلب المحول الحلقي من صفائح معدنية مغناطيسية دقيقة ذات نفاذية عالية جداً ملفوف حولها ملف ثانوي معزول بدقة. عند حدوث تسرب للتيار إلى الأرض عبر أي مسار خارج نطاق العودة الطبيعي، يختل التوازن المغناطيسي اللحظي، مما يولد فيضاً مغناطيسياً محصلاً في القلب الحديدي يحث بدوره تيارات ثانوية دقيقة في الملف الثانوي تتناسب طردياً مع قيمة التيار المتسرب بداخل الموقع عبر منصة جهزلي.
هندسة الغلاف الخارجي الصلب والمقاوم للعوامل البيئية
تُغلف المحولات الحلقية لعائلة فيجيركس بمواد بوليمرية صناعية عالية المتانة، مقاومة للاهتزازات الميكانيكية، درجات الحرارة المرتفعة، والتداخلات الكهرومغناطيسية الخارجية، مما يضمن استقرار أداء القراءات وحماية الملفات الداخلية في أقسى ظروف التشغيل الصناعي بداخل الموقع عبر منصة جهزلي.
ميكانيكية العمل والتفاعل التشغيلي للمحول الحلقي فيجيركس
آلية الرصد الحي واكتشاف الاختلالات الدقيقة للتيار
تتولى ميكانيكية العمل داخل المحول مراقبة التدفق اللحظي للتيارات؛ وعند حدوث أي تلامس بين موصل حي وجسم المعدة أو الأرض، يهرب جزء من التيار خارج الحلقة المغلقة المرجعية، مما يترجم فوراً في قلب المحول الحلقي إلى إشارة جهد أو تيار ثانوي متناهية الدقة تُوجه بدون أي تباطؤ نحو وحدة رليه الحماية المرتبطة بها بداخل الموقع عبر منصة جهزلي.
التكامل المباشر مع وحدات رليه الحماية التفاضلية
تعمل المحولات الحلقية المغلقة كجزء لا يتجزأ من منظومة متكاملة؛ حيث لا تمتلك وحدها القدرة على فصل القاطع مباشرة، بل تنقل الإشارة المتولدة إلى أجهزة رليه متخصصة (مثل سلسلة Vigirex أو RH10E) لتفسير شدة التيار المتسرب وإصدار أمر الفصل الآلي لقاطع الدائرة الرئيسي، مما يمنع تفاقم الصعق الكهربائي أو تكون الشرارات الحرارية بداخل الموقع عبر منصة جهزلي.
هندسة التركيب والربط الميداني للمحول الحلقي المغلق
آلية تمرير الكابلات وتثبيت المحول في اللوحة
يتم إدخال كابلات التغذية الرئيسية (الأطوار والمحايد) بعناية من خلال الفتحة المركزية المغلقة للمحول قبل توصيلها بالأطراف النهائية في اللوحة الكهربائية. يُثبت المحول بعد ذلك باستخدام قواعد تثبيت مخصصة أو تعليقه باحترافية على الكابلات نفسها وفقاً لتصميم اللوحة وبما يضمن عدم تعرضه للإجهاد الميكانيكي بداخل الموقع عبر منصة جهزلي.
التوصيل الكهربائي لأسراف الخرج الثانوي
تُوصل أطراف الملف الثانوي للمحول الحلقي بأطراف الدخل المخصصة في رليه الحماية باستخدام أسلاك مزدوجة ومحمية (Shielded Twisted Pair Cables) لمنع أي تشويش كهرومغناطيسي قد ينجم عن الكابلات الرئيسية المجاورة ذات التيار العالي بداخل الموقع عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
التصميم الحلقي المغلق (Closed Toroid)
احتواء جميع موصلات التغذية (أطوار ومحايد) في مركز مغناطيسي واحد
ضمان قياس دقيق للمجموع الجبري للتيارات ومطابقة قانون أمبير
قلب مغناطيسي عالي النفاذية
تحويل اختلال الفيض المغناطيسي إلى إشارة كهربائية ثانوية دقيقة
رصد أصغر تسربات التيار نحو الأرض فور وقوعها
التوافق التام مع عائلة Vigirex ورليهات شنايدر
نقل الإشارة بسلاسة تامة إلى أجهزة المعالجة والفصل
بناء منظومة حماية تفاضلية متكاملة وعالية الاعتمادية
الأقطار الداخلية المتعددة (مقاسات مختلفة)
استيعاب مختلف مقاطع وأحجام كابلات التغذية الصناعية
مرونة كاملة في التركيب بمختلف اللوحات الكهربائية
العلاف البوليمري المقاوم للاستخدام الشاق
حماية المكونات الداخلية من الرطوبة والغبار والصدمات
إطالة العمر الافتراضي للجهاز وضمان استقرار الأداء
المميزات والعيوب الموضوعية
المميزات الأساسية
دقة متناهية في قياس وحساب التيارات المتسربة بفضل التصميم المغلق المنتظم بداخل الموقع عبر منصة جهزلي.
مناعة عالية ضد التشويش الكهرومغناطيسي الخارجي مقارنة بالمحولات المكشوفة.
عمر افتراضي طويل وموثوقية عالية معتمدة من شنايدر إلكتريك للبيئات الصناعية الصعبة.
توفر مقاسات وأقطار متنوعة تلبي كافة احتياجات المشاريع الهندسية.
العيوب والمعوقات الموضوعية
يتطلب تمرير الكابلات من خلال فتحة المحول أثناء التمديد الأولي، مما قد يصعب تركيبه على الكابلات الضخمة الجاهزة والموصلة مسبقاً (وهنا تظهر الحاجة للمحولات نصف الحلقية Split Core).
تطلب عناية فائقة في حماية أسلاك التوصيل الثانوي لمنع أي تداخل أو قراءة خاطئة.
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المثالية
اللوحات الكهربائية الرئيسية والفرعية في المنشآت الصناعية الكبرى والمصانع بداخل الموقع عبر منصة جهزلي.
المستشفيات، المراكز التجارية، والمباني الحيوية التي تتطلب حماية تفاضلية فائقة الدقة ضد الحرائق والصعق.
شبكات التغذية التي تتطلب مراقبة دقيقة ومستمرة لتيارات التسرب الأرضي الكلية للأحمال.
الاستخدامات غير المناسبة
تركيب المحول المغلق على كابلات تم تمديدها وتوصيلها نهائياً ويصعب فصلها لإدخالها عبر الحلقة (حينها يُستخدم المحول مفتوح القلب).
التطبيقات البسيطة جداً التي تكتفي بقواطع الحماية العادية دون الحاجة لنظام حماية تفاضلي حلقي مستقل.
طريقة التشغيل والتركيب الآمن
العزل الكهربائي التام: افصل التيار الكهربائي عن اللوحة الرئيسية بالكامل وتأكد من انعدام الفولتية باستخدام أجهزة القياس قبل البدء بداخل الموقع عبر منصة جهزلي.
تمرير الكابلات عبر الحلقة: أدخل كابلات الأطوار وخط المتعادل معاً من منتصف الفتحة الدائرية للمحول الحلقي المغلق فيجيركس.
تثبيت المحول في موضعه: ثبت المحول المعتمد داخل اللوحة بشكل ميكانيكي مستقر يمنع اهتزازه مع حركة التيار.
التوصيل الثانوي بـرليه الحماية: صل أطراف الملف الثانوي للمحول بمدخل الرليه المخصص باستخدام أسلاك محمية مع التأكد من إحكام الربط بداخل الموقع عبر منصة جهزلي.
تنبيه هام للسلامة: يُحظر نهائياً فتح أو قطع أسلاك التوصيل الثانوي للمحول الحلقي أثناء مرور التيار الرئيسي في الكابلات لتفادي تولد جهود عالية خطيرة على الأطراف المفتوحة.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري للربط والأسلاك: تحقق بانتظام من ثبات أسلاك التوصيل الثانوي وخلوها من التآكل أو الرطوبة بداخل الموقع عبر منصة جهزلي.
نظافة محيط المحول: تأكد من إزالة الأتربة والشوائب المتراكمة حول المحول الحلقي لضمان سلامة العزل الخارجي.
اختبار المنظومة المتكاملة: قم بإجراء اختبار دوري عبر رليه الحماية المرتبط للتأكد من استجابة النظام بالكامل وكفاءة النقل المغناطيسي.
نصائح هامة قبل الشراء
اختيار القطر المناسب بدقة: تأكد من أن القطر الداخلي للمحول الحلقي يتوافق تماماً مع الحجم الإجمالي لكابلات التغذية المراد إدخالها بداخل الموقع عبر منصة جهزلي.
التوافق مع رليه الحماية: احرص على اختيار محول متوافق تماماً مع خصائص رليه الحماية التفاضلية المستخدم (مثل سلسلة Vigirex).
الشراء من مصادر معتمدة: اقتنِ محولات شنايدر فيجيركس الأصلية حصرياً عبر منصة جهزلي لضمان الجودة العالية، الحصول على الدعم الفني، وتجنب المنتجات المقلدة التي تهدد سلامة المنظومة.
الخلاصة الشاملة
يُعد المحول الحلقي المغلق للتسرب الأرضي ضمن عائلة فيجيركس (Schneider Vigirex Closed Toroid) العين الحساسة والركيزة الأساسية لضمان فعالية منظومة الحماية التفاضلية في اللوحات الكهربائية. بفضل اعتماده على مبادئ الفيزياء الكهرومغناطيسية وقانون أمبير، يمنح هذا المحول قدرة فائقة على رصد أدق اختلالات التيارات المتسربة نحو الأرض بدقة وموثوقية مطلقة. يمثل اختيار هذا المنتج الأصلي وتوفيره عبر منصة جهزلي الخطوة الهندسية الاستراتيجية الأهم لإحكام السيطرة على أمان منشأتك والوقاية التامة من الصعق والحرائق.
