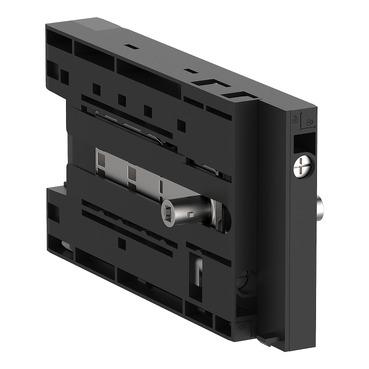

الدليل الشامل لانترلوك شنايدر إل إيه 9 جي 971: المعمارية الفيزيائية، الربط المتبادل للأنواع المختلفة، وآليات الحماية
مقدمة تعريفية بمنظومة الربط الميكانيكي للكونتاكتورات المتباينة
في تعقيدات هندسة اللوحات الكهربائية وأنظمة القدرة المتقدمة، لا تكون الكونتاكتورات المجاورة متطابقة دائماً في الحجم أو الفئة. تبرز أحياناً حاجة ماسة لربط وحدات ذات أبعاد ومقاسات مختلفة معاً بناءً على متطلبات التصميم الدائرة. تُعد وحدة التعشيق أو الانترلوك الميكانيكي طراز إل إيه 9 جي 971 من ماركة شنايدر إلكتريك بمثابة الحل الهندسي الابتكاري والأداة المعمارية الفريدة المصممة خصيصاً للربط والتعشيق الميكانيكي بين كونتاكتورات ذات أحجام أو أنواع مختلفة أو متباينة بداخل اللوحات الصناعية المعقدة. تتيح هذه الوحدة تجاوز العقبات المكانية والهندسية، حيث توفرها منصة جهزلي لتلبية الاحتياجات الدقيقة للأسواق والمشاريع الصناعية الكبرى.
المعمارية الهندسية والفيزيائية لانترلوك شنايدر إل إيه 9 جي 971
هندسة التوافق المتبادل والتصميم الهيكلي
تعتمد المعمارية الهندسية لهذا الطراز على نظام أذرع ومفاصل هندسية مرنة وقابلة للتكيف مع التفاوت في الأبعاد. في كثير من التطبيقات الهندسية المتقدمة مثل أنظمة القدرة غير المنقطعة، أنظمة التحويل بين مصادر طاقة غير متماثلة، أو دوائر التحكم التي تتطلب استخدام كونتاكتور رئيسي وكونتاكتور ثانوي بإطارات مختلفة، تظهر الحاجة الملحة لوحدة قادرة على تجاوز اختلاف الأبعاد والمقاسات. تم تصميم الأجزاء الداخلية للانترلوك لتمتص هذا الاختلاف دون التأثير على كفاءة القفل الميكانيكي التبادلي.
آلية القفل المستقل عن المنظومة الكهربائية
تعمل الوحدة كحاجز ميكانيكي صرف لا يعتمد على الإشارات الكهربائية أو البرمجية. وهنا يأتي دور الطراز إل إيه 9 جي 971 ليؤمن تعشيقاً ميكانيكياً صلباً ومحكماً يمنع بحق ومطلقاً تشغيل الكونتاكتورين معاً في نفس اللحظة، مانعاً أي قصر كهربائي مدمر قد ينجم عن تداخل الجهود أو خطأ دوائر التحكم بداخل الموقع عبر منصة جهزلي.
البوليمرات المقاومة للإجهاد الهيكلي
صُنعت أجزاء الوحدة الخارجية والداخلية من بوليمرات هندسية مختارة بعناية لتحمل درجات الحرارة المرتفعة وضغوط الاحتكاك المتكررة الناتجة عن اختلاف مسارات حركة الكونتاكتورات المتباينة، مما يضمن عمراً افتراضياً طويلاً وثباتاً تاماًّ في الأداء.
نقاط الولاء
اكسب من هذا الشراء
+553نقاط
الحد الأقصى للخصم بالنقاط
E£831
باستخدام 8,306,700 نقطة
اشترِ هذا المنتج لتكسب 553 نقطة. كعضو ولاء، يمكنك استخدام نقاطك لتوفير ما يصل إلى E£831 على هذا الطلب!
اطلب قبل الساعة 2:30 مساءً ليتم شحن طلبك في نفس اليوم
عملية دفع آمنة ومضمونة
الدليل الشامل لانترلوك شنايدر إل إيه 9 جي 971: المعمارية الفيزيائية، الربط المتبادل للأنواع المختلفة، وآليات الحماية
البوليمرات المقاومة للإجهاد الهيكلي
صُنعت أجزاء الوحدة الخارجية والداخلية من بوليمرات هندسية مختارة بعناية لتحمل درجات الحرارة المرتفعة وضغوط الاحتكاك المتكررة الناتجة عن اختلاف مسارات حركة الكونتاكتورات المتباينة، مما يضمن عمراً افتراضياً طويلاً وثباتاً تاماًّ في الأداء.
آليات التشغيل والتحكم في الكونتاكتورات غير المتماثلة
إدارة التشغيل في الأنظمة غير المتماثلة
عندما تتعامل الدائرة مع كونتاكتور رئيسي ذي قدرة عالية وكونتاكتور ثانوي ذي قدرة أصغر (مثل تطبيقات الدلتا أو دوائر التحويل المتخصصة)، تختلف سرعة استجابة الأجزاء ومسافات الحركة. يقوم انترلوك إل إيه 9 جي 971 بتعديل محاور القفل ميكانيكياً لضمان أنه بمجرد تحرك القطعة الأولى وانغلاقها، يتدرج ذراع القفل ليغلق مسار الحركة تماماً أمام الكونتاكتور الثاني بغض النظر عن اختلاف حجمه أو مدة جذبه المغناطيسي.
منع التداخل المزدوج في حالات الطوارئ
في منظومات القدرة الحساسة، يضمن هذا الترابط الميكانيكي الفريد عدم حدوث أي تلامس متزامن يسبب انهيار الشبكة الداخلية، مما يوفر طبقة حماية إضافية تدعم استقرار التشغيل المستمر بداخل الموقع عبر منصة جهزلي.
جدول المواصفات الفنية ووظائفها
المواصفة التقنية
الوظيفة الأساسية
الفائدة العملية للمستخدم
تقنية التوافق المتبادل
الربط بين كونتاكتورات ذات أحجام ومقاسات مختلفة.
حل هندسي مبتكر للدوائر التي تستخدم معدات غير متطابقة.
آلية التعشيق الميكانيكي
منع تشغيل الكونتاكتورين معاً في آن واحد.
القضاء التام على أخطار القصر الكهربائي المدمر.
التشغيل الميكانيكي البحت
الاعتماد على الحركة الفيزيائية دون كهرباء.
حماية مطلقة لا تتأثر بانهيار جهد التحكم أو تعطل البرمجيات.
البوليمرات الهندسية الصلبة
تحمل الاحتكاك والإجهاد الناتج عن تباين الأحجام.
ضمان ثبات الأداء وعمر افتراضي طويل في البيئات الشاقة.
التصميم المتكيف
استيعاب تفاوت مسافات الحركة بين الإطارات.
مرونة فائقة في تصميم اللوحات المعقدة وغير النمطية.
المميزات والعيوب الموضوعية
المميزات الأساسية:
حل فريد للكونتاكتورات المتباينة: يتيح الربط الميكانيكي بين وحدات مختلفة الأحجام بكل سهولة.
أمان مطلق ضد الشورت كيركت: يمنع تداخل مصادر القدرة أو اتجاهات الحركة بشكل حاسم.
اعتمادية مستقلة: ميكانيكا صرفة لا تتأثر بالتشويش الكهربائي أو الأعطال البرمجية.
متانة عالية: مصمم ليتحمل ظروف التشغيل الصناعي الشاق وتغيرات درجات الحرارة.
العيوب والقيود:
دقة التركيب الفائق: يتطلب عناية بالغة واختباراً دقيقاً عند التركيب بسبب تباين أبعاد الكونتاكتورات المرتبطة.
التخصص الدقيق: مصمم لتطبيقات محددة تتطلب ربط وحدات غير متماثلة ولا يُستخدم في الأطقم القياسية المتطابقة.
الاستخدامات المناسبة وغير المناسبة
الاستخدامات المثالية:
أنظمة القدرة غير المنقطعة (يو بي إس) ولوحات التحكم المعقدة ذات المكونات المتباينة.
دوائر التحويل بين مصادر طاقة غير متماثلة في المحطات والمصانع الكبرى.
تطبيقات التشغيل التي تستخدم كونتاكتور رئيسي وكونتاكتور ثانوي بإطارات مختلفة.
اللوحات الصناعية التي تفرض مساحاتها الخاصة استخدام أحجام متباينة للكونتاكتورات.
الاستخدامات غير المناسبة:
الكونتاكتورات المتطابقة في الحجم والفئة (حيث توجد وحدات انترلوك قياسية مخصصة لها).
التطبيقات البسيطة أو المنزلية التي لا تتطلب تعشيقاً ميكانيكياً بين وحدات متباينة.
طريقة التشغيل والتركيب الآمن
قطع التيار الكهربائي بالكامل: تأكد من عزل وفصل جميع مصادر التغذية والقدرة عن اللوحة قبل الشروع في أي خطوات تركيب.
تجهيز الكونتاكتورات المتباينة: ضع الكونتاكتورين (المختلفين في الحجم أو النوع) في مكانهما المخصص جنباً إلى جنب على سكة التثبيت أو اللوحة الخلفية.
تركيب وحدة الانترلوك إل إيه 9 جي 971: قم بتثبيت الوحدة في مسارها المخصص بين الكونتاكتورين بحسب دلائل التوجيه الفنية لضمان استقرار أذرع التعشيق المتكيفة.
اختبار الحركة الميكانيكية يدوياً: حرك أذرع الكونتاكتور الأول وتأكد من أن الانترلوك يمنع حركة الكونتاكتور الثاني تماماً والعكس صحيح، مع مراعاة اختلاف مسافة الحركة.
إحكام التثبيت النهائي: تأكد من ثبات الوحدة في مكانها وعدم وجود أي إعاقة ميكانيكية قبل إعادة توصيل الأسلاك بداخل الموقع عبر منصة جهزلي.
تنبيه هام للسلامة: يُحظر نهائياً تعديل أذرع الانترلوك بأدوات حادة أو محاولة إجبار الكونتاكتورات على الحركة يدوياً أثناء توصيل التيار الكهربائي لتفادي كسر آلية التوافق المتبادل.
الصيانة، التنظيف، وإطالة العمر الافتراضي
الفحص الدوري المنتظم: راقب سلاسة حركة أذرع التعشيق للتأكد من استجابتها السليمة بالرغم من تباين أبعاد الوحدات المرتبطة.
النظافة الجافة: استخدم هواء جاف ومضغوط لإزالة أي أتربة أو رواسب تتجمع في مناطق الحركة الدقيقة للوحدة.
تجنب المواد الزيتية: امتنع عن وضع شحوم أو زيوت ثقيلة قد تجمع الغبار وتؤثر على دقة حركة أجزاء القفل المتبادل.
نصائح هامة قبل الشراء
مراجعة دليل التوافق الفني: تأكد تماماً من أن طراز الانترلوك إل إيه 9 جي 971 يتوافق مع الكونتاكتورات المتباينة المحددة في مخطط مشروعك.
التحقق من طبيعة التطبيق: تأكد أنك بحاجة فعلية لربط وحدات مختلفة الأحجام وليست متطابقة لتجنب اختيار الموديل الخاطئ.
الشراء من مصادر معتمدة: احرص على اقتناء القطع الأصلية لضمان كفاءة أذرع التعشيق المتبادلة وتوافرها عبر منصة جهزلي.
الخلاصة الشاملة
يُعد انترلوك شنايدر إل إيه 9 جي 971 الحل الهندسي الأمثل والفريد لتأمين التعشيق الميكانيكي بين كونتاكتورات متباينة الأحجام والأنواع في اللوحات الصناعية المعقدة. بفضل تصميمه المتكيف، وآلية قفله الميكانيكي الصرف، وبوليمراته المقاومة للإجهاد، فإنه يوفر حماية مطلقة ضد أخطار القصر الكهربائي في الأنظمة غير المتماثلة. يمثل الاستثمار في هذه الوحدة الأصلية وتوفيرها عبر منصة جهزلي قراراً هندسياً محترفاً يعزز من كفاءة المنظومة ويدعم أعلى معايير الأمان والسلامة الصناعية.
