كونتاكتور تحسين معامل القدرة للمكثفات تيليميكانيك - شنايدر إلكتريك
الدليل الشامل لكونتاكتور تحسين معامل القدرة للمكثفات تيليميكانيك - شنايدر إلكتريك
تعتبر عملية تحسين معامل القدرة (Power Factor Correction) إحدى أهم الركائز الأساسية في إدارة الطاقة الكهربائية داخل المنشآت الصناعية والتجارية. تُستعمل بنوك المكثفات (Capacitor Banks) لتقليل القدرة غير الفعالة (Reactive Power - kVAR) المأخوذة من الشبكة العامة، مما يسهم في خفض الفواتير وتجنب الغرامات المالية وتخفيف الأحمال على المحولات والكابلات.
إلا أن توصيل المكثفات بالشبكة الكهربائية يصحبه تحدٍ هندسي بالغة الخطورة يُعرف بـ تيارات الاندفاع العالية اللحظية (Inrush Currents). ومن هنا جاءت المعمارية الهندسية المتقدمة لكونتاكتورات تحسين معامل القدرة من تيليميكانيك (Telemecanique / TeSys) التابعة لشركة شنايدر إلكتريك (Schneider Electric) لتحدث نقلة نوعية في حماية الشبكات والمكثفات، والمتاحة عبر منصة جهزلي.
المعمارية الهندسية والفيزيائية للكونتاكتور
تختلف المعمارية الفيزيائية لكونتاكتورات المكثفات المخصصة (Capacitor Duty Contactors - الفئة AC-6b) جوهرياً عن كونتاكتورات الأحمال المقاومية أو المحركات التقليدية (AC-1 / AC-3).
ظاهرة تيار الاندفاع عند توصيل المكثف
المكثف الكهربائي في حالته غير الشاحنة يتصرف لحظة التوصيل بالشبكة الكهربائية كدائرة شورت (Short Circuit) شبه كاملة. في هذه الميكروثانية الأولى من التوصيل، يسري تيار لحظي مرتفع جداً قد يصل إلى 60 إلى 200 ضعف التيار الاسمى (In) للمكثف، ويدوم لآلاف أجزاء من الثانية.

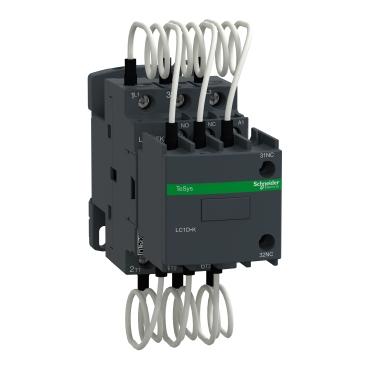

لتفادي هذه الظاهرة الهندسية، تحتوي المعمارية الفيزيائية لكونتاكتور المكثفات من تيليميكانيك شنايدر إلكتريك على كتلة نقاط تلامس مبكرة (Early-Make Auxiliary Contacts) متصلة بـ مقاومات سلكية سريعة الكبح (Damping/Pre-charge Resistors):
المرحلة الأولى (التوصيل المبكر): عند إصدار أمر التشغيل للملف المغناطيسي، تُغلق نقاط التلامس المساعدة المجهزة بالمقاومات قبل إغلاق نقاط التلامس الرئيسية بأجزاء من الثانية.
المرحلة الثانية (كبح التيار): يمر تيار الاندفاع من خلال هذه المقاومات المصممة بدقة لامتصاص الطاقة اللحظية العالية وكبح القيمة القممية للتيار الحد الأدنى الآمن.
المرحلة الثالثة (التوصيل الرئيسي): تكتمل حركة القلب المغناطيسي وتُغلق نقاط التلامس الرئيسية، مما ينشئ مساراً مباشرًا ناعمًا للتيار بدون أي شرارة أو قفزة عالية.
المرحلة الرابعة (الفصل المساعد): بعد إغلاق التلامسات الرئيسية، تُفصل المقاومات المسبقة ميكانيكياً لمنع استمرار مرور التيار فيها وتجنب ارتفاع حرارتها أثناء التشغيل المستقر، مما يضمن استقرار كفاءة شبكة الطاقة بداخل الموقع عبر منصة جهزلي.
يتراوح من 12.5 kVAR حتى 60 kVAR (عند جهد 400/415 فولت)
جهد التشغيل الاسمى (Ue)
يصل حتى 690 فولت تيار متردد (VAC)
جهد دائرة التحكم/الملف (Uc)
24, 48, 110, 220, 230, 380 VAC (50/60Hz)
عدد الأقطاب الرئيسية
3 أقطاب (3P / 3-Pole)
كبح تيار الاندفاع
يحد التيار اللحظي إلى أقل من 60 ضعف التيار الاسمى
طريقة التثبيت
تثبيت على مجرى DIN Rail قياسي (35mm / 75mm) أو تثبيت بالبراغي
العمر الافتراضي الكهربائي
يتجاوز 100,000 إلى 200,000 دورة تبديل عند الحمل الكامل
درجة الحماية
IP20 مع أغطية حماية أطراف التوصيل
شرح وتوضيح الوظائف الفنية للمواصفات
فئة الاستخدام AC-6b
تضمن هذه الفئة المعتمدة وفق المعايير الدولية (IEC 60947-4-1) أن الجهاز مختبر ومصمم خصيصاً لتحمل الإجهادات الكهربائية العالية جداً الناجمة عن التكرار السريع لشحن وتفريغ المكثفات دون تلف.
القدرة المقدرة بالكيلوفار (kVAR)
يتم تصنيف كونتاكتورات المكثفات بناءً على القدرة التفاعلية (kVAR) بدلاً من الأمبير التقليدي. يتيح ذلك للمهندس اختيار الكونتاكتور المباشر المتوافق مع خطوة المكثف (Capacitor Step) المسجلة في لوحة تحسين معامل القدرة بدون الحاجة لمعادلات تحويل معقدة.
كبح تيار الاندفاع اللحظي
تحمي هذه التقنية منظومة التحكم بالكامل (بما فيها منظم معامل القدرة Power Factor Controller) من حدوث إشارات تداخل كهرومغناطيسي (EMI) واضطرابات في الجهد عند كل عملية دخول أو خروج لخطوات المكثفات.
مميزات وعيوب كونتاكتور تحسين معامل القدرة
المميزات الرئيسية
حماية بنوك المكثفات: يمنع الارتفاع المباشر للجهد والتلف المبكر للمكثفات، مما يطيل عمرها الافتراضي بنسبة كبيرة.
استقرار شبكة التغذية: الحد من ظاهرة هبوط الجهد اللحظي والتشوهات في موجة الجهد عند دخول خطوات تحسين معامل القدرة.
طول العمر الافتراضي للتلامسات: يقلل بشكل حاسم من ظاهرة النحر والتآكل واللحام الداخلي لنقاط التوصيل الرئيسية.
تقليل نفقات الصيانة: تقليل أوقات التوقف عن العمل واستبدال قطع الغيار الدورية في لوحة المكثفات.
توافق تام: يتكامل بمرونة مع قواطع ومكونات منظمات معامل القدرة المتوفرة عبر منصة جهزلي.
العيوب والقيود
عدم الاستخدام ككونتاكتور محركات عادي: مخصص حصراً للأحمال المكثفة (AC-6b)، ولا يفضل استخدامه للأحمال الحثية مثل المحركات ذات التيار المستمر أو الترددي العادي.
التكلفة: سعر كونتاكتور المكثفات أعلى مقارنة بالكونتاكتور القياسي ذي نفس السعة الأمبيرية نظراً لكتلة المقاومات والقطع الميكانيكية الإضافية المدمجة.
الاستخدامات التطبيقية الموصى بها وغير الموصى بها
التطبيقات الموصى بها
لوحات تحسين معامل القدرة الآلية (Automatic Power Factor Correction - APFC): داخل المصانع والمستشفيات والمجمعات التجارية والشركات.
بنوك المكثفات المستقلة (Fixed Capacitor Banks): المستخدمة لتعويض القدرة التفاعلية للمحولات والمحركات الضخمة.
أنظمة فلترة التوافقيات (Detuned Capacitor Systems): التوصيل المتسلسل مع مفاعلات كبح التوافقيات (Detuned Reactors).
التطبيقات غير الموصى بها
تشغيل المحركات الكهربائية (AC-3 / AC-4): التوصيل المباشر للمحركات التي تتطلب بدئاً وحركة ميكانيكية حثية.
دوائر التوزيع العامة والأحمال المقاومية (AC-1): مثل السخانات والمجففات، حيث لا توجد حاجة هندسية لمقاومات كبح تيار الاندفاع.
طريقة التركيب والتوصيل الكهربائي
تعليمات أمان: يجب فصل المصدر الكهربائي المباشر عن اللوحة، والتأكد من تفريغ الشحنة الكهربائية المخزنة داخل المكثفات تماماً بواسطة أجهزة القياس قبل البدء بأي أعمال تركيب.
تعليمات الأمان والصيانة الدوريّة
تعليمات الأمان والتحذيرات
خطر الصدمة الكهربائية: احتفاظ المكثفات بالشحنة الكهربائية لفترة حتى بعد فصل التيار يلزم الانتظار لمدة لا تقل عن 5 دقائق قبل اللمس المباشر.
المرور الحراري: تُنتج المقاومات المسبقة حرارة لحظية عند كل عملية توصيل، لذا يجب تجنب إغلاق فتحات التهوية الخاصة بالكونتاكتور أو وضعه بملاصقة أجهزة حساسة للحرارة بدون فواصل.
طرق الصيانة وإطالة العمر الافتراضي
الفحص البصري للمقاومات: التأكد الدائم من عدم وجود علامات احتراق أو تغير في لون السلك المقاوم المسبق.
مراقبة معدل التبديل (Switching Frequency): ضبط زمن إعادة التوصيل (Re-connection Time) في منظم معامل القدرة بحيث لا يقل عن 60 ثانية لإتاحة الوقت الكافي للمكثف كي يتفرغ وتبرد المقاومات مسبقة التوصيل.
النظافة والشفط: إزالة الأتربة والغبار المترسب بانتظام باستخدام الهواء المضغوط الناشف لتجنب حدوث شرارة كهربائية بين الفازات.
نصائح مهنية قبل الشراء
التوافق مع جهد الشبكة: تحقق من أن سعة الكيلوفار (kVAR) للكونتاكتور مطابقة لجهد التشغيل الفعلي للموقع (مثلاً 400V أو 415V)، حيث تتغير قدرة kVAR بتغير الجهد.
مراعاة وجود التوافقيات (Harmonics): في حال وجود تشوهات توافقية عالية في الشبكة، يجب مراعاة خفض قدرة الكيلوفار للكونتاكتور بنسبة 15% إلى 25% أو استخدام مفاعلات كبح التوافقيات (Detuned Reactors).
اختيار جهد الملف المناسب: التأكد من تماثل جهد ملف التغذية (مثلاً 220V AC) مع إشارة الخرج القادمة من منظم معامل القدرة.
خلاصة المقال وتقييم القرار
يمثل كونتاكتور تحسين معامل القدرة للمكثفات تيليميكانيك من شنايدر إلكتريك الحل التقني المعتمد والآمن للمنشآت الراغبة في حماية بنوك المكثفات ورفع كفاءة الشبكة الكهربائية. بفضل هندسة المقاومات المسبقة التوصيل والتصميم المتين، يوفر الجهاز حماية شاملة من تيارات الاندفاع الهائلة، مما يضمن استمرارية التشغيل واستقرار الطاقة داخل موقعك عبر منصة جهزلي.
أضف مراجعتك
لن يتم نشر عنوان بريدك الإلكتروني. الحقول المطلوبة مميزة بـ *
تُستخدم هذه الكونتاكتورات المخصصة للتحكم في توصيل وفصل مكثفات تحسين معامل القدرة (Power Factor Correction) داخل لوحات المكثفات. حيث تتحمل التيارات العالية اللحظية الناتجة عن لحظة دخول المكثف في الخدمة لحماية اللوحة من الصدمات.
تتميز كونتاكتورات المكثفات بوجود المقاومات التمهيدية (Damping Resistors) والأسلاك المساعدة التي تمتص التيار الانزلاقي المفاجئ (Inrush Current). بينما لا تحتوي الكونتاكتورات العادية على هذه الآلية مما قد يؤدي لتلف نقاط توصيلها فور توصيل المكثف.
تقوم المقاومات بتفريغ وتقليل التيار المفاجئ والارتفاع العالي في الفولت فور لحظة التوصيل قبل وصول التيار للقطب الرئيسي. مما يحمي المكثف نفسه ويمنع حدوث انخفاضات مفاجئة في فولت الشبكة أو تلف للكونتاكتور.
يتيح للسيستم الربط الذكي والآمن لدرجات المكثفات المختلفة بناءً على احتياج الشبكة للقدرة الغير فعالة (KVAR). مما يرفع كفاءة الشبكة الكهربائية ويقلل الهدر والغرامات المالية المفروضة على الاستهلاك المرتفع.
تُصنع نقاط التلامس الرئيسية من سبائك خاصة شديدة التحمل ومقاومة لظاهرة الالتصاق واللحام الحراري الناتج عن الشرر. مما يضمن عمر تشغيلي طويل وسلامة تامة أثناء عمليات التوصيل والفصل المتكررة يومياً.
تُستخدم هذه القواطع كقواطع حماية عمومية ورئيسية للتحكم في تغذية المباني والمصانع والشبكات الضخمة بالكهرباء. وتعمل على حماية الدوائر العمومية من الشورت العالي، والتحميل الزائد، وتسهيل عملية الفصل والتوصيل بأمان.
تعتبر وحدات Micrologic هي العقل الذكي للقاطع حيث تستشعر وتعمل على معالجة وقراءة قيم التيار بدقة عالية جداً. وتوفر ضبطاً متقدماً لزمن المستويات المختلفة للحماية الحرارية والمغناطيسية لضمان استجابة دقيقة جداً للأعطال.
تتميز هذه القواطع بسعة قطع عالية جداً تمكنها من فصل وإخماد أعطال الشورت الفائقة فور حدوثها في أجزاء من الثانية. مما يحمي المحولات الرئيسية والمولدات من التدمير أو الاحتراق المباشر.
يتيح ميكانيزم الشحن سحب السوست الداخلية ليكون القاطع جاهزاً للفصل والتوصيل بسرعة فائقة ودقيقة عند الحاجة. مما يضمن توصيلاً محكماً ومباشراً لنقاط التوصيل يقلل الشرر ويضمن الأمان أثناء التوصيل.
يتميز هيكل القاطع بمواد خرسانية وعازلة للحرارة العالية تتحمل الضغوط الميكانيكية الشديدة والحرارة المرتفعة. مما يوفر بيئة آمنة لاحتواء القوس الكهربائي الداخلي بدون التسرب للخارج أو إيذاء الفنيين.
تتيح وحدة التحكم المدمجة برمجة زمن تأخير دقيق للفصل فور حدوث العطل في الشبكة الموصولة به. مما يمنح القواطع الفرعية فرصة الفصل أولاً وعزل العطل المباشر دون قطع الكهرباء عن المبنى بالكامل.
نعم، يوفر القاطع إمكانية إضافة كروت اتصال رقمية لنقل القراءات والبيانات وحالات التشغيل والإنذار إلى شاشات المراقبة. مما يسمح للطرف المسؤول بمتابعة الأحمال وإدارة الطاقة عن بُعد بسهولة.
تتطلب فحصاً دورياً للتأكد من سلامة المقاومات التمهيدية وعدم وجود تفحم أو سخونة على الأسلاك المساعدة. بالإضافة للتأكد من شد المقابض وأطراف الأسلاك جيداً لمنع الارتخاء الحراري نتيجة التيارات المتكررة.
تتيح وحدات Micrologic تحديد سبب الفصل بدقة سواء كان زيادة حمل أو شورت أو تسريب. مما يساعد فرق الصيانة على تحديد المشكلة وتصليح العطل سريعاً وإعادة توصيل القاطع في أقصر وقت.
تتولى غرف الشرر تقسيم وتشتيت القوس الكهربائي العالي المتولد لحظة فصل التيارات الضخمة إلى قوس صغير وبارد. مما يمنع انسكاب أو خروج الشرر ويحمي المكونات الداخلية للقاطع من التآكل.
تمنع هذه الكونتاكتورات موجات التردد العالي والارتفاعات المفاجئة في الجهد التي تحدث عادة عند توصيل المكثفات المباشر. مما يطيل عمر الكابلات والمكثفات ويمنع تلف العزل الكهربائي لها.
توفر أقصى حماية للمولدات ضد الارتفاع المفاجئ في الأحمال أو حدوث رجوع عكسي للتيار أو التوصيل الخاطئ. وتضمن حماية المولد وفصله أوتوماتيكياً قبل وصول التيار المرتفع لملفات المولد الداخلية.
نعم، يتوافق القاطع مع تركيب كوايل الفصل وكوايل هبوط الجهد والموتورات الميكانيكية للتوصيل والفصل الآلي. مما يتيح استخدامه في لوحات الربط بين المصادر (ATS) والتطبيقات الموئتمنة بالكامل.
يوفر التصميم المدمج الحجم مساحة كبيرة داخل لوحات التوزيع مع الحفاظ على نفس قدرات الحماية وسعة القطع العالية. مما يقلل من حجم اللوحة الكهربائية الإجمالي ويسهل عملية التثبيت والتوصيل.
يحدد كود الطراز بدقة نوع وحدة الحماية المدمجة Micrologic وسعة القطع ونوع المقابض المخصصة للقاطع. مما يضمن سهولة اختيار وتوريد البديل المماثل تماماً بدون التأثير على مخططات السلامة داخل المنشأة.
