💡 الهندسة المتقدمة لكابلات الجهد المتوسط (Medium Voltage Technology)
كابل السويدي ألومنيوم ترمو 12/20kV هو ثمرة عقود من التطوير في شركة السويدي إليكتريك. صُمم هذا الكابل خصيصاً ليكون الحل الأمثل في نقل الطاقة الكهربائية بكفاءة وموثوقية عالية من محطات التوليد إلى محولات التوزيع. يتميز هذا الكابل ببنية طبقات معقدة تضمن استقرار التيار ومنع حدوث أي انهيار للعزل تحت الضغوط الكهربائية العالية 🌍. إليكِ التحليل التقني لكل طبقة:

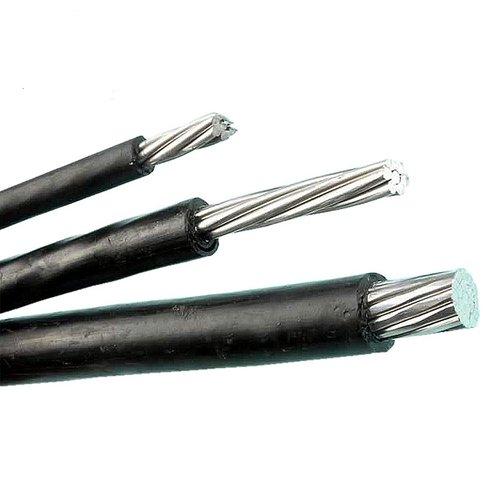

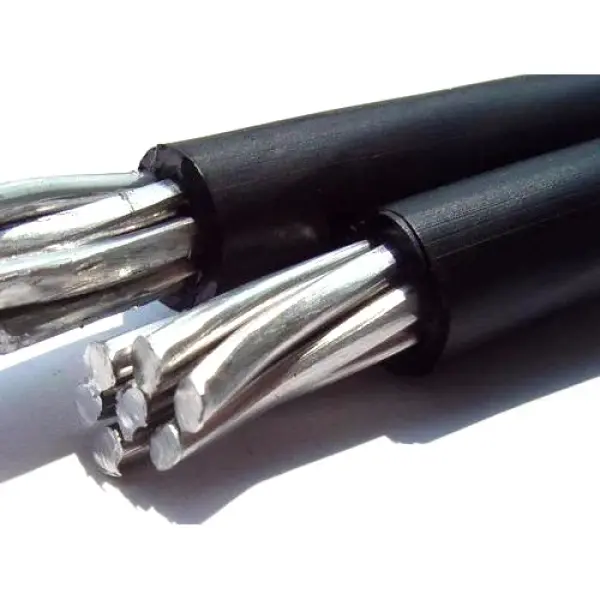

الموصلات (Aluminum Phase Conductors) 💯:
تتكون الأطراف الثلاثة من الألومنيوم عالي النقاء، والذي يتم جدله (Stranded) وضغطه (Compacted) لتقليل القطر الخارجي للكابل وتقليل الفراغات الهوائية. اختيار الألومنيوم في شبكات الجهد المتوسط يوفر توازناً مثالياً بين الكفاءة الكهربائية والتكلفة الاقتصادية، بالإضافة إلى خفة الوزن التي تسهل عمليات المد والسحب في المسافات الطويلة والخنادق ⚡.
طبقة حماية الموصل (Conductor Shielding) 🛡️:
طبقة من مادة نصف موصلة (Extruded Semi-conducting) تغلف الألومنيوم مباشرة. وظيفتها الحيوية هي القضاء على الإجهادات الكهربائية الناتجة عن عدم انتظام سطح الموصل، مما يضمن توزيعاً منتظماً للمجال الكهربائي ويمنع "التفريغ الجزئي" الذي قد يؤدي لتلف الكابل.
عزل الـ XLPE "الترمو" (Cross-linked Polyethylene) 🔥:
هذا هو قلب الكابل! مادة البولي إيثيلين المتشابك (XLPE) أو ما يُعرف تجارياً بـ "الترمو". يتميز هذا العزل بخصائص فيزيائية وكهربائية فائقة، حيث يسمح للموصل بالعمل عند درجة حرارة 90 درجة مئوية باستمرار، ويتحمل حتى 250 درجة مئوية في حالات القصر الكهربائي. هذا العزل مقاوم جداً للرطوبة (Treeing resistance) ويتمتع بقوة عزل كهربائية (Dielectric strength) هائلة تناسب جهد الـ 20kV.
[صورة توضيحية لطبقات كابل الجهد المتوسط من الموصل وحتى الغلاف الخارجي]
طبقة حماية العزل والدرع النحاسي (Insulation Screen & Copper Shield) 🌈:
تتكون من طبقة نصف موصلة فوق العزل، متبوعة بطبقة من أشرطة النحاس (Copper Tapes) أو أسلاك النحاس. وظيفة هذا الدرع هي:
توجيه المجال الكهربائي بشكل قطري داخل الكابل.
توفير مسار آمن لتيارات القصر (Short circuit currents) وتفريغ الشحنات السعوية.
توفير حماية إضافية ضد التداخلات الكهرومغناطيسية.
الغلاف الخارجي شديد التحمل (ST2 PVC Outer Sheath) 🧱:
الطبقة النهائية مصنوعة من مركبات PVC متطورة صُممت خصيصاً لتكون مقاومة للخدش، الرطوبة، والكيماويات الموجودة في التربة. هذا الغلاف يضمن حماية الأجزاء الداخلية من التآكل ويمنع نفاذ المياه، مما يطيل العمر الافتراضي للكابل في أصعب البيئات الإنشائية.
⚙️ المواصفات الفنية والهندسية الممتدة 📈
مستويات الجهد الكهربائي ⚡:
12kV: الجهد المقنن بين الموصل والأرض .
20kV: الجهد المقنن بين الفازات .
24kV: أقصى جهد مستمر يتحمله الكابل .
الاختبارات القياسية 🌍: يخضع الكابل لاختبارات صارمة وفقاً للمواصفة العالمية (IEC 60502-2)، بما في ذلك اختبارات الجهد العالي، واختبارات التفريغ الجزئي، واختبارات قياس المقاومة النوعية.
المرونة الميكانيكية: على الرغم من قوة عزله، صُمم الكابل ليسمح بنصف قطر انحناء (Bending Radius) مدروس يسهل تركيبه في المنحدرات والزوايا داخل خنادق الكابلات.
✅ القيمة المضافة لمشروعك عند استخدام كابل السويدي 20kV 🏆
كفاءة نقل الطاقة 💰: يقلل من فقد الجهد الكهربائي بفضل جودة التصنيع، مما يحسن من أداء محولات الطاقة ويقلل من استهلاك الكهرباء المهدرة.
الاستثمار طويل الأمد ⏳: بفضل عزل الـ XLPE، يتمتع الكابل بعمر افتراضي يتجاوز 40 عاماً، مما يجعله الخيار الأكثر استدامة في مشاريع البنية التحتية.
الأمان والموثوقية 🛡️: تم اختبار كل سنتيمتر من هذا الكابل لضمان خلوه من العيوب التصنيعية، مما يقلل من مخاطر الانقطاعات المفاجئة للتيار في المناطق السكنية أو الصناعية.
تطبيقات احترافية واسعة ✨:
ربط محطات المحولات الرئيسية بالشبكة الموحدة.
تغذية المصانع العملاقة والمناطق الصناعية بالجهد المتوسط.
تمديدات شبكات الكهرباء في المدن الجديدة والكمباوندات.
مشروعات الطاقة المتجددة (محطات الرياح والطاقة الشمسية).
🏗️ نصيحة الخبراء للتركيب:
يتطلب تركيب كابلات الجهد المتوسط (12/20kV) دقة متناهية؛ يجب استخدام نهايات كابلات (Terminations) ووصلات (Joints) أصلية من السويدي، وضمان تنفيذها بواسطة فنيين معتمدين لتجنب حدوث أي "نقاط ساخنة" قد تؤدي لفشل الكابل مستقبلاً 💡.
