💡 الهندسة المتقدمة لكابلات الجهد المتوسط (Medium Voltage Technology)

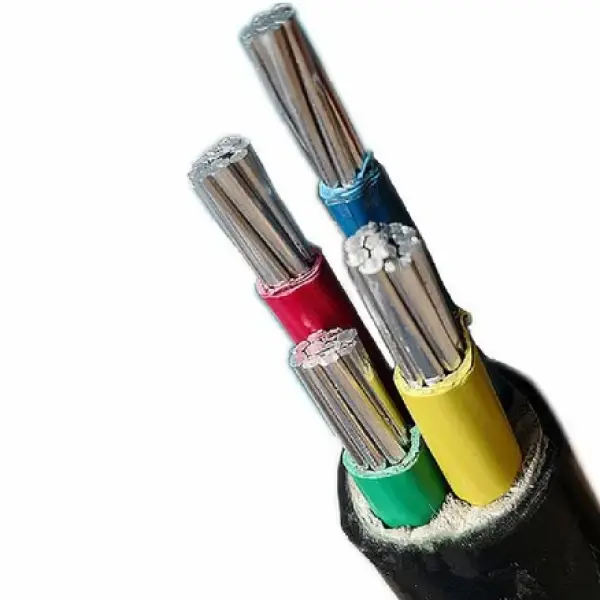

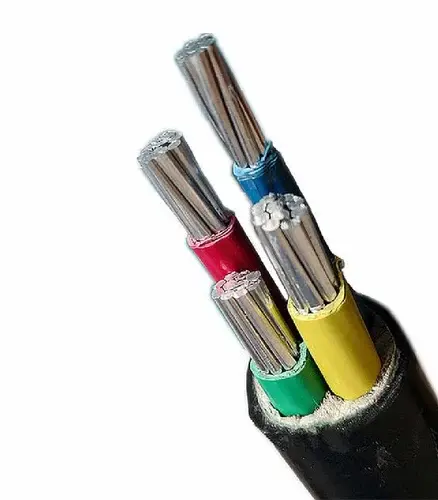

كابل السويدي ألومنيوم ترمو 12/20kV هو ثمرة عقود من التطوير في شركة السويدي إليكتريك. صُمم هذا الكابل خصيصاً ليكون الحل الأمثل في نقل الطاقة الكهربائية بكفاءة وموثوقية عالية من محطات التوليد إلى محولات التوزيع. يتميز هذا الكابل ببنية طبقات معقدة تضمن استقرار التيار ومنع حدوث أي انهيار للعزل تحت الضغوط الكهربائية العالية 🌍. إليكِ التحليل التقني لكل طبقة:
الموصلات (Aluminum Phase Conductors) 💯:
تتكون الأطراف الثلاثة من الألومنيوم عالي النقاء، والذي يتم جدله (Stranded) وضغطه (Compacted) لتقليل القطر الخارجي للكابل وتقليل الفراغات الهوائية. اختيار الألومنيوم في شبكات الجهد المتوسط يوفر توازناً مثالياً بين الكفاءة الكهربائية والتكلفة الاقتصادية، بالإضافة إلى خفة الوزن التي تسهل عمليات المد والسحب في المسافات الطويلة والخنادق ⚡.
طبقة حماية الموصل (Conductor Shielding) 🛡️:
طبقة من مادة نصف موصلة (Extruded Semi-conducting) تغلف الألومنيوم مباشرة. وظيفتها الحيوية هي القضاء على الإجهادات الكهربائية الناتجة عن عدم انتظام سطح الموصل، مما يضمن توزيعاً منتظماً للمجال الكهربائي ويمنع "التفريغ الجزئي" الذي قد يؤدي لتلف الكابل.
عزل الـ XLPE "الترمو" (Cross-linked Polyethylene) 🔥:
هذا هو قلب الكابل! مادة البولي إيثيلين المتشابك (XLPE) أو ما يُعرف تجارياً بـ "الترمو". يتميز هذا العزل بخصائص فيزيائية وكهربائية فائقة، حيث يسمح للموصل بالعمل عند درجة حرارة 90 درجة مئوية باستمرار، ويتحمل حتى 250 درجة مئوية في حالات القصر الكهربائي. هذا العزل مقاوم جداً للرطوبة (Treeing resistance) ويتمتع بقوة عزل كهربائية (Dielectric strength) هائلة تناسب جهد الـ 20kV.
طبقة حماية العزل والدرع النحاسي (Insulation Screen & Copper Shield) 🌈:
تتكون من طبقة نصف موصلة فوق العزل، متبوعة بطبقة من أشرطة النحاس (Copper Tapes) أو أسلاك النحاس. وظيفة هذا الدرع هي:
توجيه المجال الكهربائي بشكل قطري داخل الكابل.
توفير مسار آمن لتيارات القصر (Short circuit currents) وتفريغ الشحنات السعوية.
توفير حماية إضافية ضد التداخلات الكهرومغناطيسية.
الغلاف الخارجي شديد التحمل (ST2 PVC Outer Sheath) 🧱:
الطبقة النهائية مصنوعة من مركبات PVC متطورة صُممت خصيصاً لتكون مقاومة للخدش، الرطوبة، والكيماويات الموجودة في التربة. هذا الغلاف يضمن حماية الأجزاء الداخلية من التآكل ويمنع نفاذ المياه، مما يطيل العمر الافتراضي للكابل في أصعب البيئات الإنشائية.
⚙️ المواصفات الفنية والهندسية الممتدة 📈
مستويات الجهد الكهربائي ⚡:
12kV: الجهد المقنن بين الموصل والأرض .
20kV: الجهد المقنن بين الفازات .
24kV: أقصى جهد مستمر يتحمله الكابل .
الاختبارات القياسية 🌍: يخضع الكابل لاختبارات صارمة وفقاً للمواصفة العالمية (IEC 60502-2)، بما في ذلك اختبارات الجهد العالي، واختبارات التفريغ الجزئي، واختبارات قياس المقاومة النوعية.
المرونة الميكانيكية: على الرغم من قوة عزله، صُمم الكابل ليسمح بنصف قطر انحناء (Bending Radius) مدروس يسهل تركيبه في المنحدرات والزوايا داخل خنادق الكابلات.
✅ القيمة المضافة لمشروعك عند استخدام كابل السويدي 20kV 🏆
كفاءة نقل الطاقة 💰: يقلل من فقد الجهد الكهربائي بفضل جودة التصنيع، مما يحسن من أداء محولات الطاقة ويقلل من استهلاك الكهرباء المهدرة.
الاستثمار طويل الأمد ⏳: بفضل عزل الـ XLPE، يتمتع الكابل بعمر افتراضي يتجاوز 40 عاماً، مما يجعله الخيار الأكثر استدامة في مشاريع البنية التحتية.
الأمان والموثوقية 🛡️: تم اختبار كل سنتيمتر من هذا الكابل لضمان خلوه من العيوب التصنيعية، مما يقلل من مخاطر الانقطاعات المفاجئة للتيار في المناطق السكنية أو الصناعية.
تطبيقات احترافية واسعة ✨:
ربط محطات المحولات الرئيسية بالشبكة الموحدة.
تغذية المصانع العملاقة والمناطق الصناعية بالجهد المتوسط.
تمديدات شبكات الكهرباء في المدن الجديدة والكمباوندات.
مشروعات الطاقة المتجددة (محطات الرياح والطاقة الشمسية).
تكنولوجيا البثق الثلاثي ومواجهة التفريغ الجزئي في كابلات الجهد المتوسط مثل 12/20 كيلو فولت، تعتبر ظاهرة التفريغ الجزئي هي العدو الخفي للعزل. تحدث هذه الظاهرة عند وجود فقاعات هوائية مجهرية داخل العازل، مما يؤدي إلى تأين الهواء وتآكل العزل من الداخل بمرور الزمن. يعالج كابل السويدي هذه المشكلة عبر استخدام تكنولوجيا البثق الثلاثي، حيث يتم بثق طبقة حماية الموصل، وعزل الـ XLPE، وطبقة حماية العازل في وقت واحد تحت ظروف غرف نظيفة تماماً. هذا يضمن تلاحماً كاملاً بين الطبقات ويمنع وجود أي فراغات هوائية، مما يطيل عمر الكابل الافتراضي ليتجاوز 40 عاماً بضمان جهزلي.
حسابات الهبوط في الجهد وتأثير الموصل الألومنيوم يعتقد البعض أن الألومنيوم يسبب فقداً كبيراً في الجهد، لكن الحقيقة التقنية تعتمد على التصميم السليم لمساحة المقطع. عند استخدام الألومنيوم بدلاً من النحاس، نقوم بزيادة مساحة المقطع بدرجة أو درجتين (مثلاً استخدام 240 ملم ألومنيوم بدلاً من 150 ملم نحاس). النتيجة هي الحصول على نفس قيمة الهبوط في الجهد وبسعر أقل بنسبة تصل إلى 40%، مع ميزة خفة الوزن التي تقلل من إجهاد العمالة أثناء السحب في خنادق الكابلات الطويلة والمشاريع الإنشائية الضخمة.
دليل التركيب الهندسي والتعامل مع الكابل في الموقع
تؤكد رؤية جهزلي أن جودة المنتج لا تكتمل إلا بجودة التركيب. إليكِ القواعد الصارمة التي يجب اتباعها عند التعامل مع كابلات السويدي ترمو في المواقع الإنشائية:
الالتزام بنصف قطر الانحناء المقنن كابلات الجهد المتوسط ليست مرنة مثل كابلات الجهد المنخفض، لذا فإن الالتزام بنصف قطر الانحناء يحمي طبقات العزل والدرع النحاسي من التمزق الميكانيكي. القاعدة الهندسية تنص على أنه يجب ألا يقل نصف قطر الانحناء عن 15 ضعف القطر الخارجي للكابل. الانحناء الحاد يسبب إجهاداً حرارياً وكهربائياً في نقاط معينة، وهو ما قد يؤدي لفشل العزل أو حدوث انفجار في الكابل مستقبلاً تحت ضغط التشغيل.
قوة الشد المسموح بها أثناء السحب عند سحب الكابل داخل المواسير أو الخنادق، يجب ألا تتجاوز قوة الشد الحدود المسموح بها لمعدن الألومنيوم لمنع استطالة الموصل. تنصح جهزلي دائماً باستخدام جورب الكابل أو ربط وسيلة الشد بالموصل مباشرة وليس بالغلاف الخارجي فقط، لتجنب استطالة الغلاف PVC وانفصاله عن طبقات العزل الداخلية، مما يحافظ على التكامل الهيكلي للكابل طوال مسار التمديد.
المعالجة الفنية لنهايات الكابلات والوصلات نهاية الكابل هي النقطة الأكثر حرجاً حيث يخرج الجهد العالي للربط مع المحول أو القاطع. يجب استخدام نهايات كابلات حرارية أو باردة أصلية تتوافق مع مواصفات السويدي. هذه النهايات تحتوي على مادة توزيع الإجهاد التي تمنع تركز المجال الكهربائي عند نقطة قطع الدرع النحاسي، وهي خطوة حاسمة لمنع الانهيارات الكهربائية وضمان استقرار التيار في نقاط الربط.
الاختبارات الميدانية ومعايير الجودة قبل التشغيل
قبل إطلاق التيار الكهربائي، يلتزم مهندسو الجودة بالتأكد من إجراء مجموعة من الاختبارات الصارمة لضمان سلامة المنظومة:
اختبار عزل الغلاف الخارجي واستمرارية الدرع يتم إجراء اختبار استمرارية للدرع النحاسي للتأكد من كفاءة نظام التأريض الخاص بالكابل. كما يتم تسليط جهد مستمر قدره 10 كيلو فولت على الغلاف الخارجي PVC لمدة دقيقة كاملة؛ الهدف من ذلك هو التأكد من عدم وجود أي خدوش أو ثقوب ناتجة عن عملية السحب والاحتكاك، مما يضمن عدم نفاذ الرطوبة إلى قلب الكابل تحت الأرض.
اختبار الجهد العالي بتردد منخفض جداً يتم اختبار عازل الـ XLPE بجهد تردد منخفض جداً (VLF) للتأكد من جاهزيته التامة للعمل تحت ضغط 20 كيلو فولت دون حدوث انهيار مفاجئ. هذا الاختبار يكشف عن أي عيوب قد تكون حدثت أثناء عملية التركيب أو الوصل، مما يوفر أقصى درجات الموثوقية للمشغلين وصناع القرار.
المقارنة المالية والتشغيلية لصناع القرار والمستثمرين
في دراسة الجدوى لأي مشروع بنية تحتية، يبرز كابل السويدي ألومنيوم ترمو كحل اقتصادي وتقني متكامل. يتميز الألومنيوم باستقرار سعره العالمي وتوفره مقارنة بالنحاس، مما يقلل من مخاطر تقلب الميزانية. بالإضافة إلى ذلك، فإن خفة وزن الكابل تسمح بشحن كميات أكبر في الشحنة الواحدة، مما يقلل مصاريف اللوجستيات والنقل. ومن الناحية التشغيلية، بفضل تكنولوجيا العزل المتطورة، لا يحتاج الكابل لصيانة دورية معقدة، مما يقلل من تكاليف التشغيل السنوية ويزيد من ربحية المشروع على المدى الطويل.
إن التزامنا في جهزلي بتوفير كابلات السويدي الأصلية بشهادات الاختبار المعتمدة هو الضمان الحقيقي لمشروعك. نحن نجمع بين القوة الاقتصادية للألومنيوم وبين المتانة الهندسية لبراند السويدي لنقدم لكِ الحل الذي يجمع بين التوفير والأمان المطلق.
🏗️ نصيحة الخبراء للتركيب:
يتطلب تركيب كابلات الجهد المتوسط (12/20kV) دقة متناهية؛ يجب استخدام نهايات كابلات (Terminations) ووصلات (Joints) أصلية من السويدي، وضمان تنفيذها بواسطة فنيين معتمدين لتجنب حدوث أي "نقاط ساخنة" قد تؤدي لفشل الكابل مستقبلاً 💡.
